Tensorflow.js（三）：基于 node 使用卷积神经网络进行文本识别

接着上期，本文将介绍基于 node 环境，通过 tensorflow.js 使用卷积神经网络进行分类任务处理，并将模型迁移至浏览器使用，在开始之前，我们需要再重新回忆一下相关概念。

点这里查看代码

A) Tensor Again

基本回顾

在开始前，我们需要再次回顾张量（tensor）的概念，因为张量是 tensorflow 中数据的中央单元。抛开复杂的概念来简单理解，张量就是我们用来描述和量化事物的载体。得以我们用标准化地通过数学与统计的方式探寻事物之间的联系。

试想，我们对于身边的事物，我们是如何将它们进行量化的，假设面前有这样一幅画？

• 这幅画某一个像素点的颜色，我们可以用三个数字来描述，分别为 r, g, b三个通道，可以记录为 [255, 255, 255]

这是一维张量，但是事物并不总是以一个单位来呈现，有点，那么就会有线。

• 多个点排列就变成了线，我们可以用若干个描述像素点的一阶张量来描述，即为

  [
      [255,, 255, 255], [0, 0, 0], ..., [100, 100, 100]
  ]


一维张量不足以描述的情况，那么可以用到二维张量，也就是包含了多个一维张量的张量，接下来我们来推导三维张量可以描述什么。

• 从点到线，再到面，描述面就需要这样形状的张量：

  [
      [
          [255,, 255, 255], [0, 0, 0], ..., [100, 100, 100]
      ]
      [
          [255,, 255, 255], [0, 0, 0], ..., [100, 100, 100]
      ]
  ]


很明显，很多条线合到一起，就组合成了一幅画。这是一个三维张量

• 如此一来，四维张量也就可以轻易想象出来了，包含多个图片的东西是什么呢？ ---视频（想象下图每一个方块都是一个像素点）

张量的形状（shape）

如何计算形状？每一维所包含的元素个数，就是这一维的形状。

以下面的张量为例，他的形状是 [2, 4, 3]，可以理解为高为2，宽为4，每个像素点有3个通道的图片

    [
        [
            [255,, 255, 255], [0, 0, 0], [100, 100, 100], [120, 80, 70]
        ]
        [
            [255,, 255, 255], [0, 0, 0], [100, 100, 100], [120, 80, 70]
        ]
    ]

卷积神经网络

在上一期中，其实已经对卷积神经网络进行了基本的介绍，这里再次回顾一下。

第一步：卷积层

卷积操作是一种图像到图像的转换，可以帮助我们提取图片的特征，如果输入图像是三维的图像张量，那么输出仍然是三维图像张量，只不过高度，宽度以及通道个数可能会有所不同。假设有以下灰度图

这是一个过滤器(filter)，你可以把它想象成一个滤镜

过滤器会自上而下，从左到右扫描图像，每扫描一步，就会和与它重叠的输入图像部分相乘然后求和，得到输出像素。

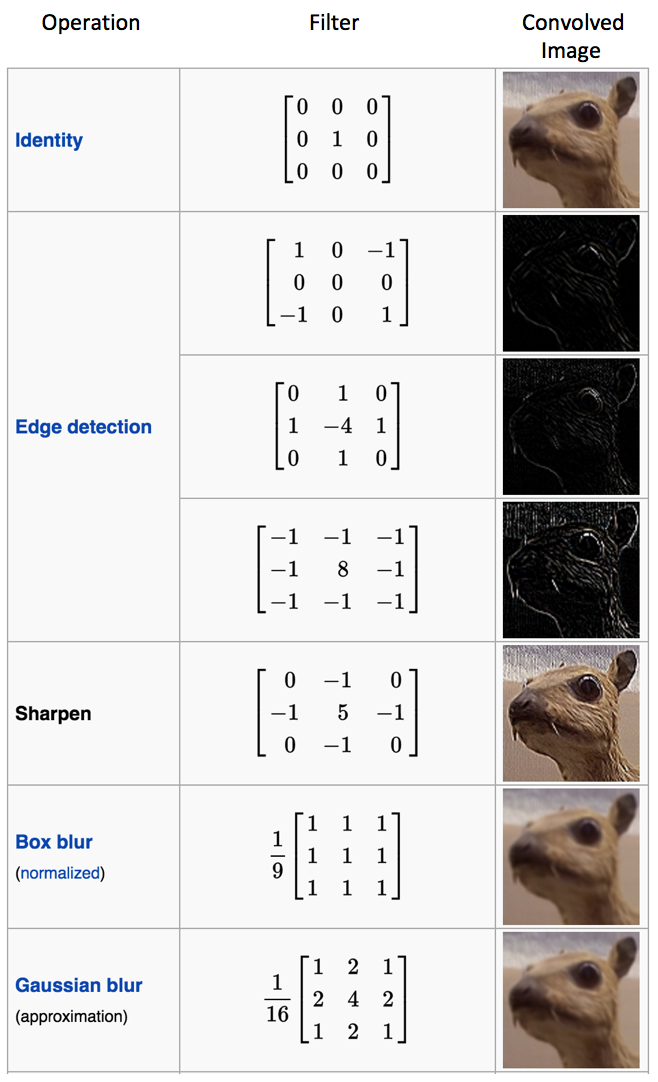

多个过滤器各自负责提取特定的特征，不同的过滤器会对不同的视觉特征敏感。

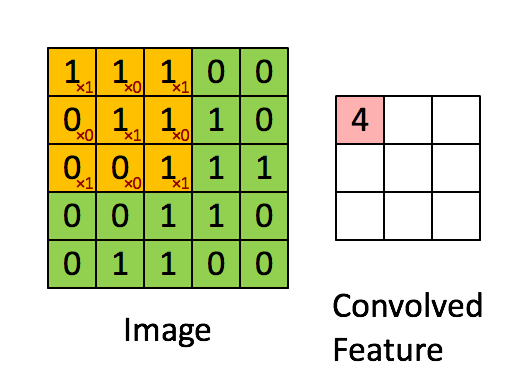

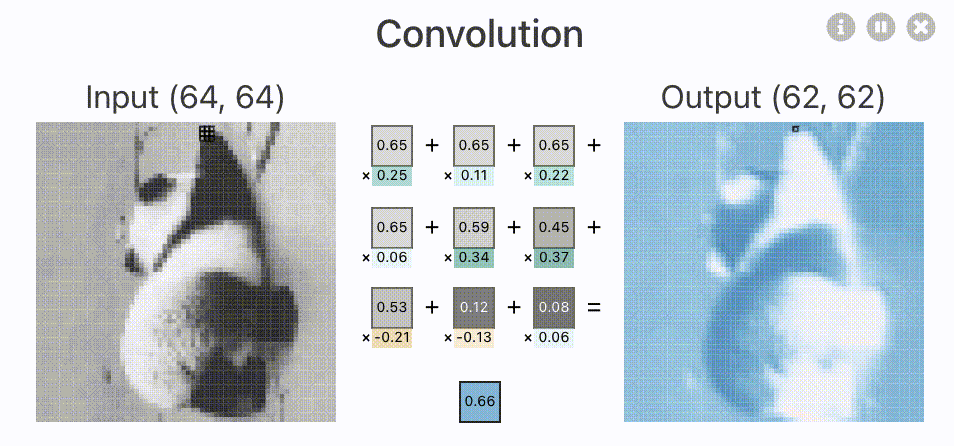

下图可以直观地看到卷积操作的过程

第二步：引入非线性激活层

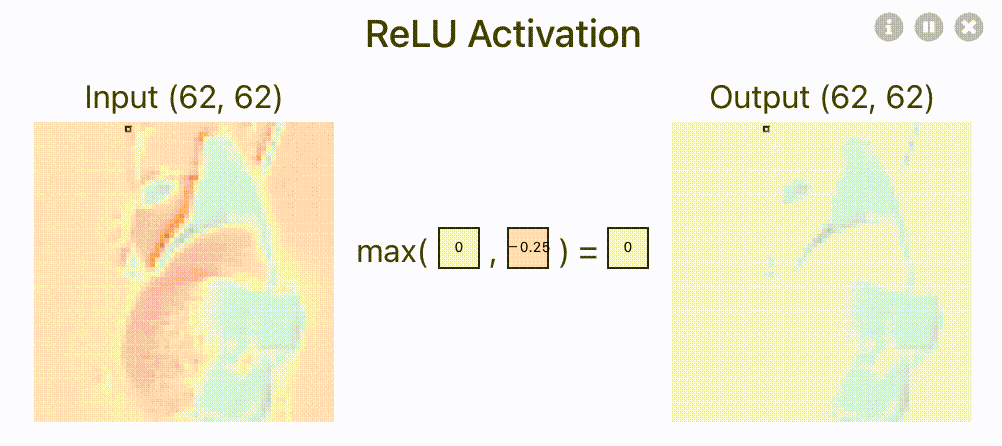

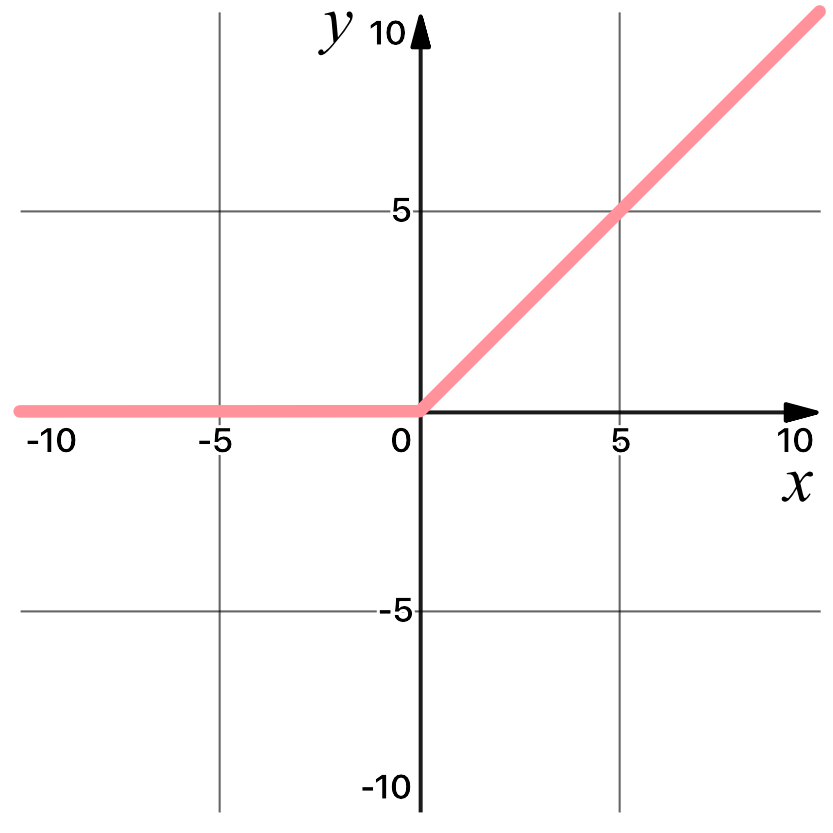

relu 激活函数将负值变为0，经过 relu 处理过的图像，参考下图

为什么要用relu？

首先，它引入了非线性。没有它，整个CNN就是一系列线性矩阵乘法和最大池化。同时，ReLU会使一部分神经元的输出为0，这样就造成了网络的稀疏性，并且减少了参数的相互依存关系，缓解了过拟合问题的发生

第三步：池化层

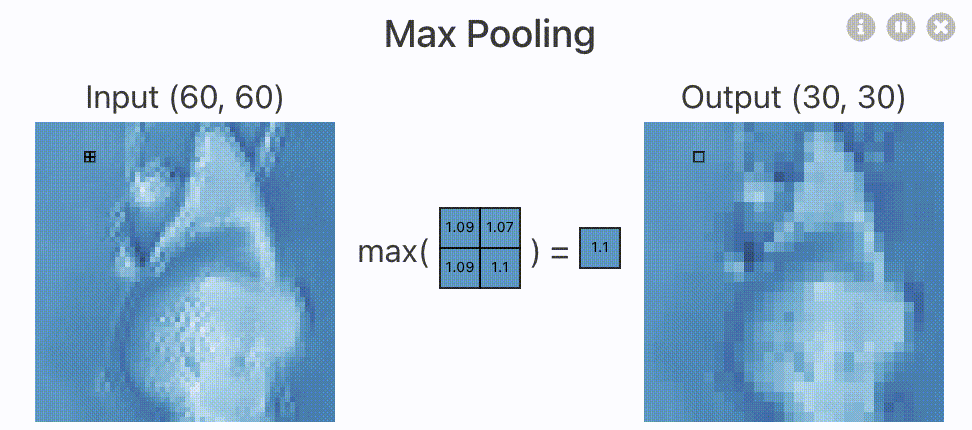

池化操作（polling）也是一种处理手段，它在保留了图片最重要的信息的同时，降低了维数。减少很多参数和不必要的运算，下图就是最大池化（Max polling）。

在上图的示例中，图像区块的宽高为 2 * 2，因为配置的 poolSize 是 [2, 2]，区块同样会滑动，每次会得到 2 * 2 的区块，然后取这四个数字中的最大值，作为输出。这个操作缩小了图像尺寸，也为减少了后面的运算。

第四步：全连接层

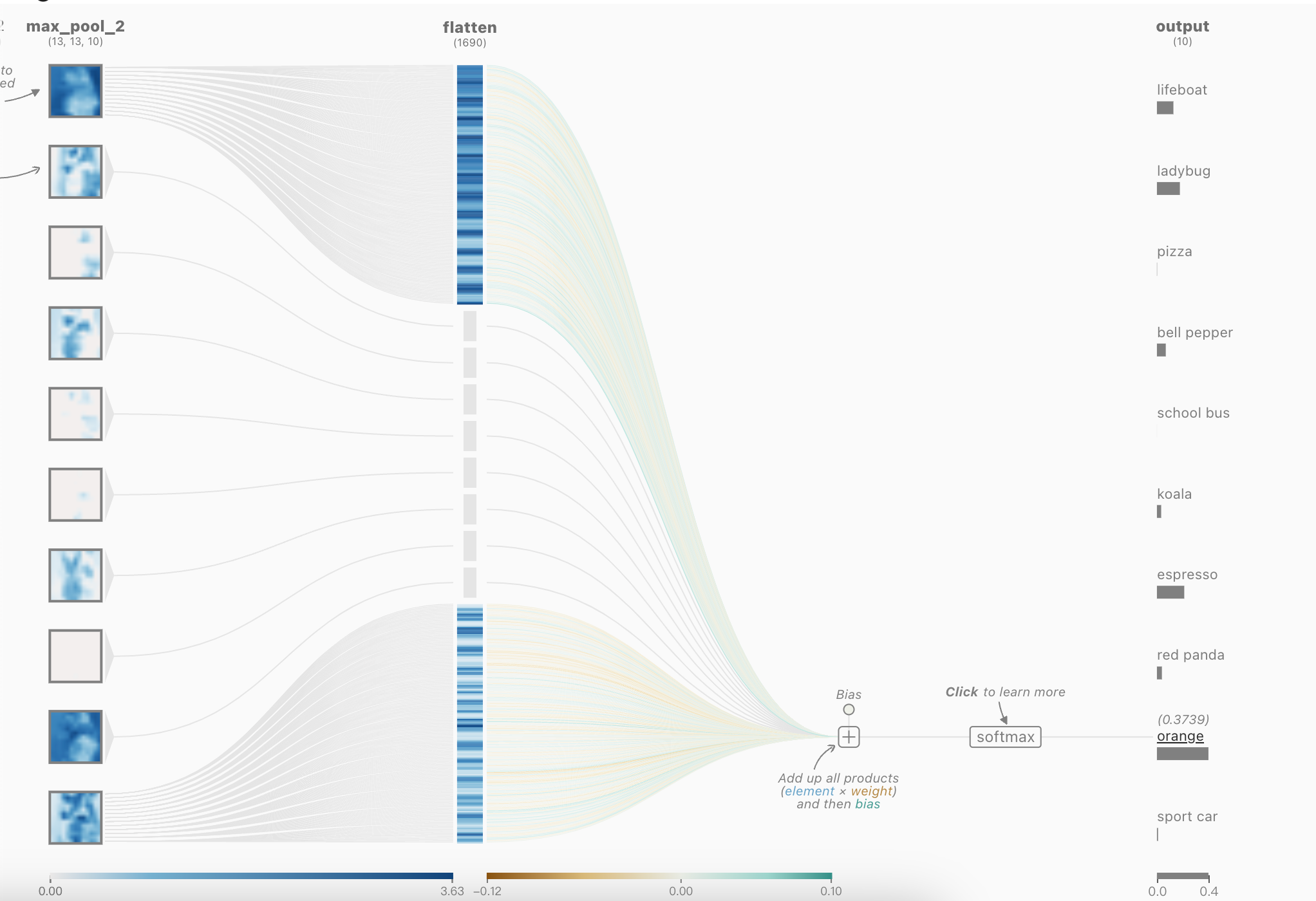

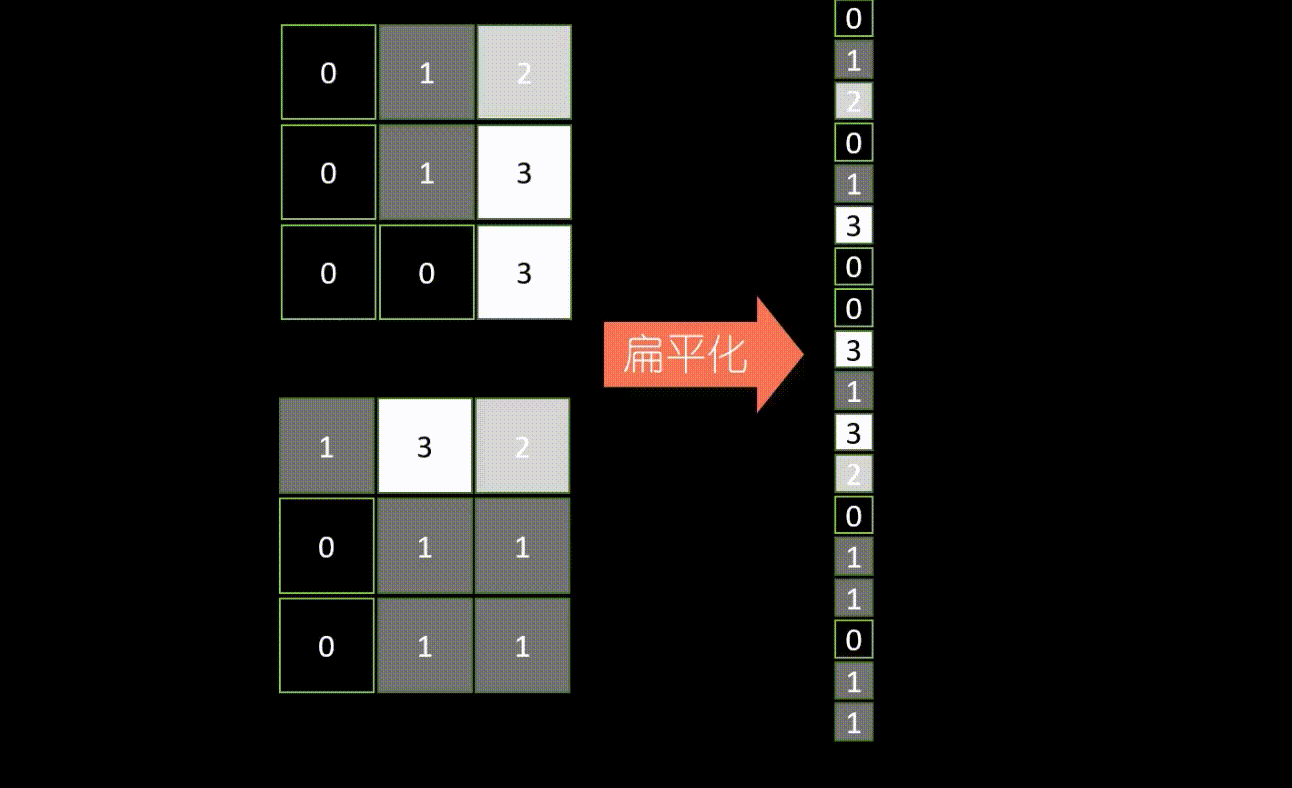

经过多次卷积，池化后的图像会被flatten层拉平，并且与全连接层连接，此时会对特征图进行分类。只要有足量的带标签数据，就能增强特征与对应输出的联系。

由此可知我们为什么要进行池化，因为池化可以减少参数，减少参数可以减少过拟合的风险。也降低了计算量。

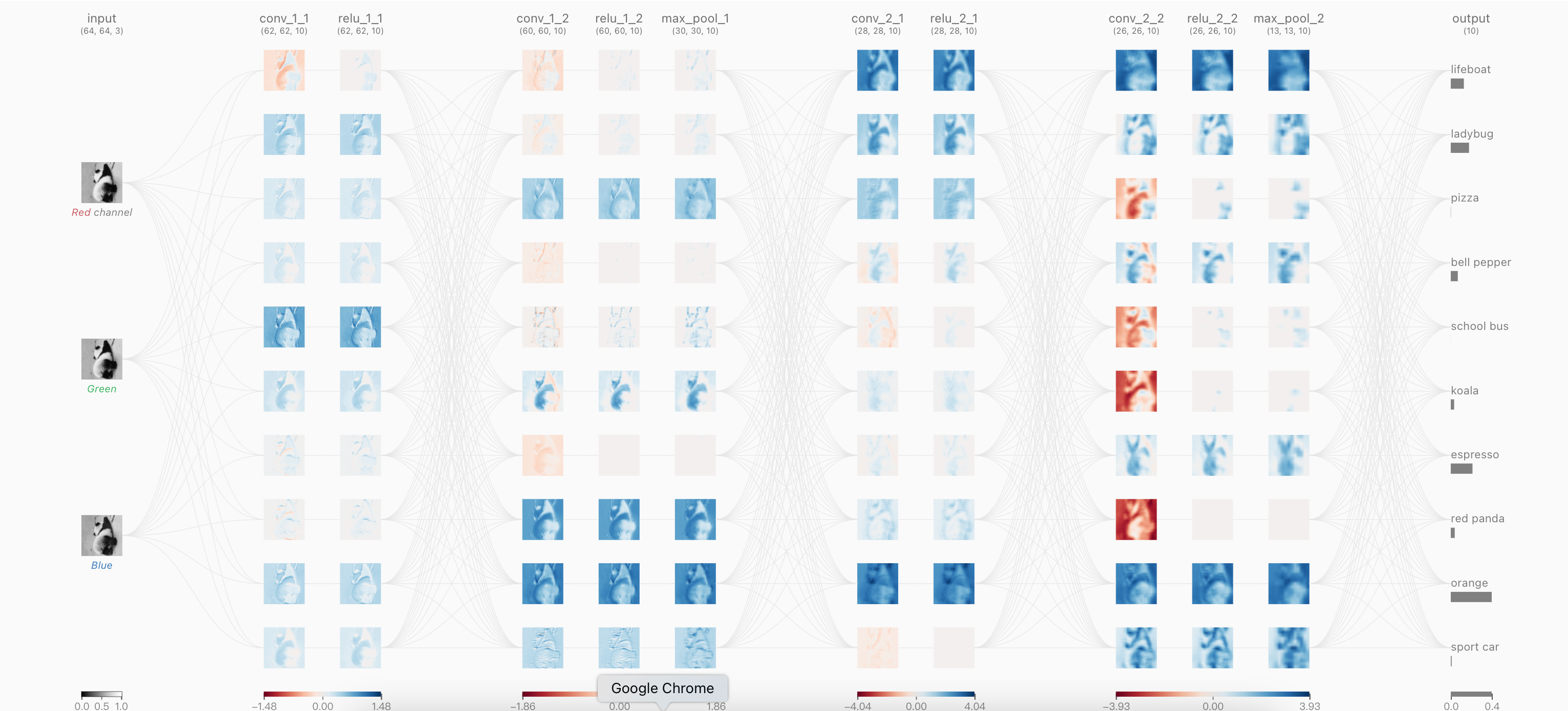

以下是一个经典的卷积神经网络的结构

在 tfjs-node 中实践

要识别验证码，我们需要上万张标注好的验证码图片作为训练样本，显然，犹豫在浏览器里无法访问文件系统，所以是很难完成这样的工作的，所以我们需要在 node 环境下进行训练。

模型设计

__________________________________________________________________________________________
Layer (type)                Input Shape               Output shape              Param #
==========================================================================================
conv2d_Conv2D1 (Conv2D)     [[null,34,80,1]]          [null,32,78,8]            80
__________________________________________________________________________________________
max_pooling2d_MaxPooling2D1 [[null,32,78,8]]          [null,16,39,8]            0
__________________________________________________________________________________________
conv2d_Conv2D2 (Conv2D)     [[null,16,39,8]]          [null,14,37,16]           1168
__________________________________________________________________________________________
max_pooling2d_MaxPooling2D2 [[null,14,37,16]]         [null,7,18,16]            0
__________________________________________________________________________________________
conv2d_Conv2D3 (Conv2D)     [[null,7,18,16]]          [null,5,16,32]            4640
__________________________________________________________________________________________
max_pooling2d_MaxPooling2D3 [[null,5,16,32]]          [null,2,8,32]             0
__________________________________________________________________________________________
flatten_Flatten1 (Flatten)  [[null,2,8,32]]           [null,512]                0
__________________________________________________________________________________________
dense_Dense1 (Dense)        [[null,512]]              [null,256]                131328
__________________________________________________________________________________________
dense_Dense2 (Dense)        [[null,256]]              [null,144]                37008
==========================================================================================
Total params: 174224
Trainable params: 174224
Non-trainable params: 0

由上面的summary可以看出，模型的参数量为 174224，参数量代表着模型的大小，参数量越大，模型越复杂，越能处理更复杂的事情。近期很火的chatgpt（GPT-3）是号称有1750亿个参数的模型，所以它能处理一些复杂的事情也就不足为奇了

onehot 编码

在这个项目中，笔者使用的是 onehot 编码，也就是将每个字符转换成一个长度为 36 * 4 的数组，每个数组中的每个元素都是 0，只有一个元素是 1，这个元素的下标就是这个字符的编码。

许多深度学习算法要求所有的输入输出变量都是数值（numeric）。那么如何将类别数据转换成数值数据？有两种方法：

• 使用整数编码，比如将类别数据 猫、狗、鸡, 鸭 转换成 1、2、3, 4。
• 使用onehot编码，比如将类别数据 猫、狗、鸡 转换成 [1,0,0]、[0,1,0]、[0,0,1]。

实际上，使用整数编码会让模型假设类别间存在自然的次序关系，从而导致结果有较大误差或得到意外的结果（猫 + 狗 为什么等于鸡？）

在浏览器内使用模型

在 node 环境中训练好模型后，我们可以将模型保存下来，然后在浏览器中使用。在本案例中，我们将在浏览器插件内加载模型，并使用模型对星纪sso出现的验证码进行预测。

在预测时，模型的输入依然要与训练时的输入保持一致，也就是 34 * 80 的图片，所以我们需要将验证码图片转换成 34 * 80 的图片。如果原来就是 34 * 80 的图片，那么就不需要转换了。

模型的输出是一个长度为 144 的数组，大多数元素都是 0，少数元素大于 0，我们将其切割成 4 个长度为 36 的数组，然后将每个数组中最大值的下标作为预测结果。

总结

卷积神经网络是一种非常强大的神经网络，它可以用来识别图片、音频、视频等。在目标检测，物体分类，自动驾驶等方面都有着广泛的应用。

回到 tfjs，基于 tfjs-node 可以高效训练出模型，然后在浏览器中使用模型，这就赋予了浏览器更多的能力。基于深度学习的应用值得进一步探索。

Reference

• cnn-explainer

• JavaScript深度学习
